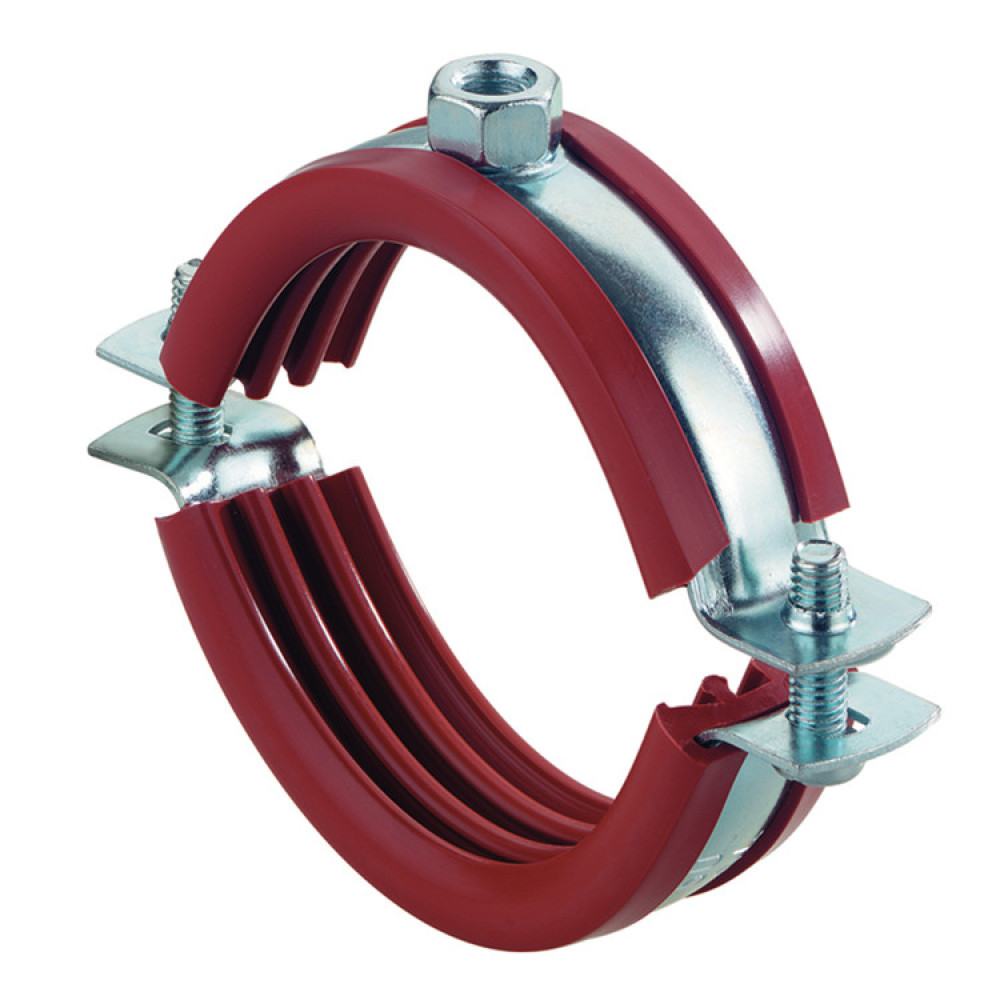

Collare per tubi con guarnizione in silicone FRSH
Il collare per tubazioni a doppia vite con guarnizione per l'isolamento acustico con resistenza alle alte temperature
Vantaggi:
- La speciale guarnizione per l'isolamento acustico in silicone consente l'uso con temperature medie fino a +220 °C.
- Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
- La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.
Proprietà
- Materiale: Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
- Zincatura:Zincatura a freddo, 5 - 9 µm
- Dado di connessione: (fino a FRSH 59 - 63) resistenza di saldatura, M 8 e M 8 / M 10 SW 13, M 10 SW 17
- Vite di bloccaggio: vite testa piatta con croce
- Isolamento acustico: per DIN 4109
- Range di temperatura: -40 °C ÷ +220 °C
- Durezza: 60 ± 5° Shore A
- Comportamento a fuoco: DIN 4102: Classe B2
Applicazioni:

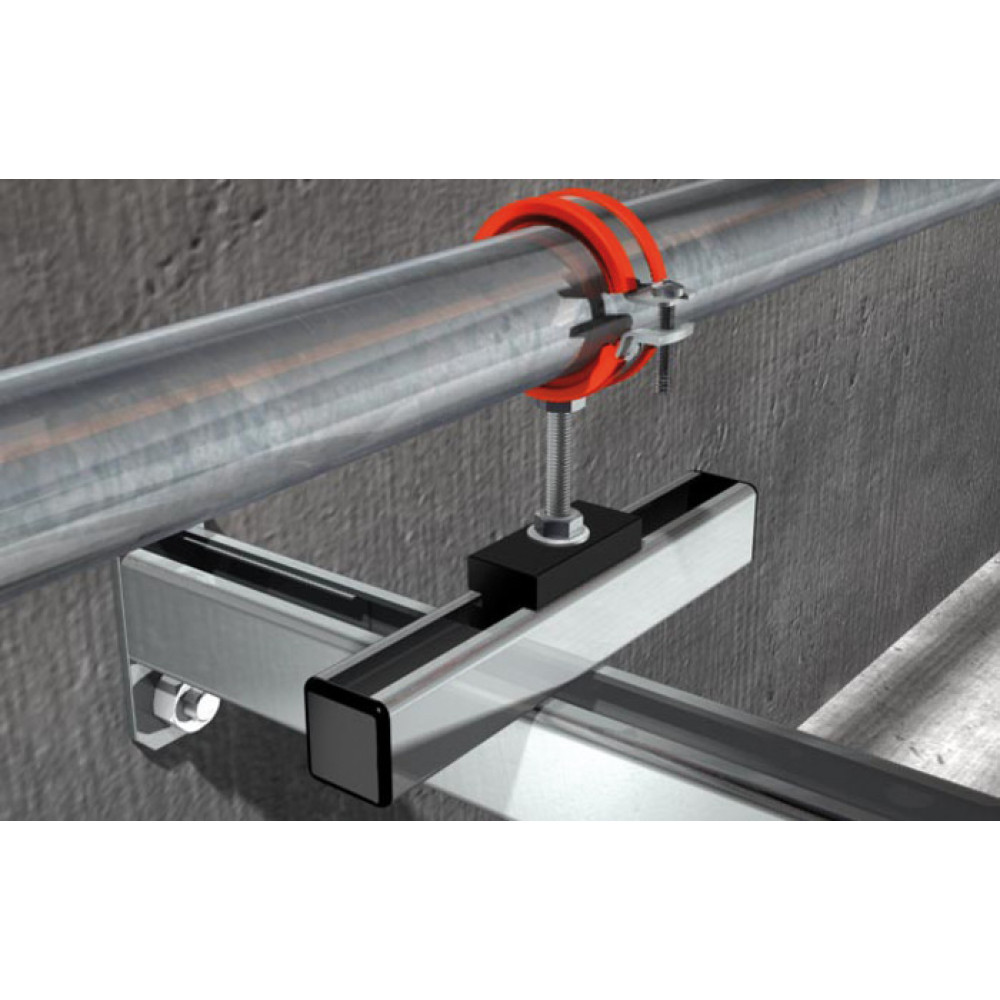

- Fissaggi di tubazioni ad alta temperatura con barre filettate o viti a doppia filettatura, per es. linee di vapore.
Specifiche tecniche:- Altezza H - H - [mm]: 59;
- Altezza Z - Z - [mm]: 33;
- Carico statico racc. max (trazione centrata): 1.00;
- Dimensione nominale: 1";
- Filettatura - A - : M 8;
- Range di serraggio - D - [mm]: 32 - 37;
- Vite di bloccaggio: M 5;
- Larghezza - B - [mm]: 80;
- Larghezza x spessore - b x s - [mm]: 20 x 1,25;
Riferimenti:- EAN: 4006209634950
- Codice fischer: 63495
| Attibuti |
| Altezza H - H - [mm] |
59 |
| Altezza Z - Z - [mm] |
33 |
| Carico statico racc. max (trazione centrata) |
1 |
| Confezione |
100 |
| Dimensione nominale |
1" |
| Filettatura - A - |
M 8 |
| Larghezza - B - [mm] |
80 |
| Larghezza x spessore - b x s - [mm] |
20 x 1,25 |
| Range di serraggio - D - [mm] |
32 - 37 |
| Vite di bloccaggio |
M 5 |
| Download |
| Scheda tecnica Collare tubazioni con isolamento FRSH 32-37 (100 Pz.) |
Scarica |
