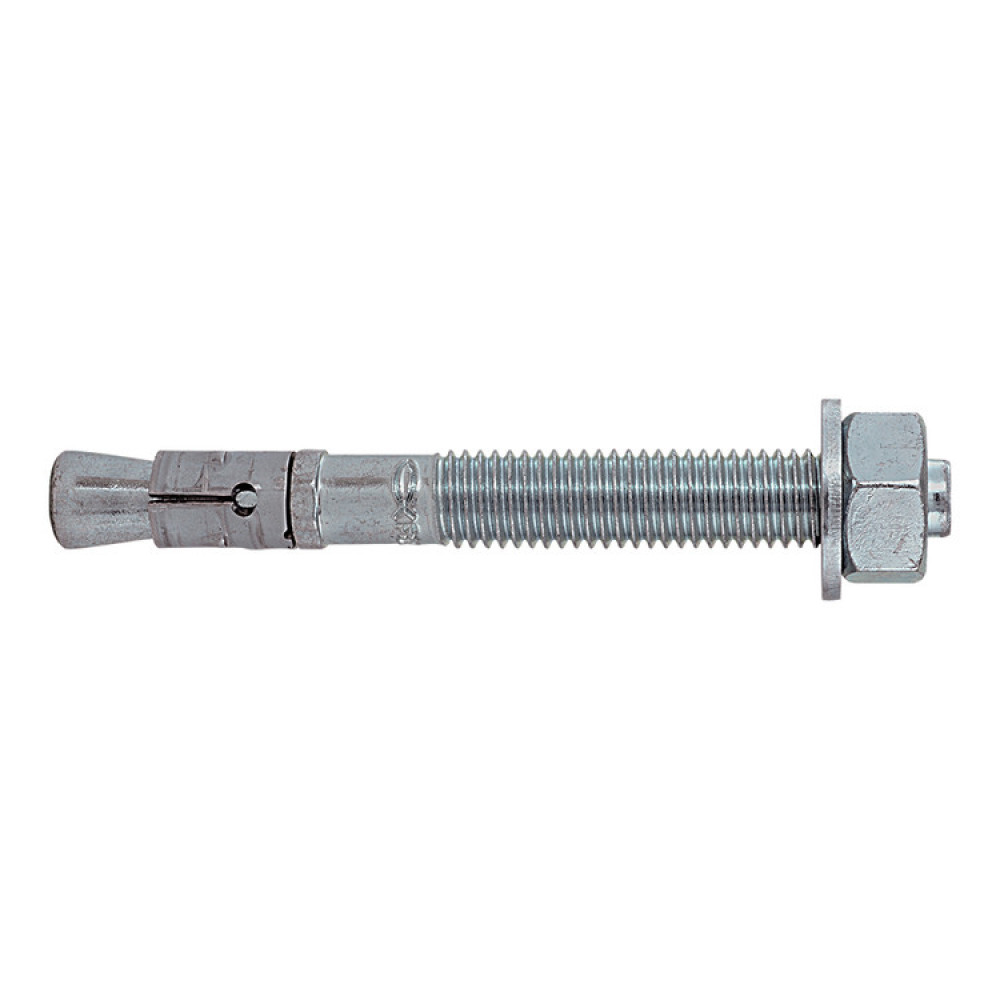

Ancorante con fascetta espandente FBN II inox A4
Il fissaggio conveniente per un utilizzo flessibile in calcestruzzo non fessurato. Versione in acciaio inox A4.
Materiali di supporto: Materiali di supporto
Approvato per:
- Calcestruzzo da C20/25 a C50/60, non fessurato
Adatto anche per:
- Calcestruzzo C12/15
- Pietra naturale con struttura compatta
Vantaggi:
- Possiede due profondità di posa certificate e alte capacità di carico permettendo di sviluppare applicazioni con un minor numero di punti di fissaggio e piastre più piccole.
- La versione standard rispetto ad altre soluzioni, consente alte prestazioni a propondità di posa inferiori. Inoltre la versione k a profondità del foro ridotta, è molto versatile anche su supporti di spessore ridotto.
- La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, aumentando così la regolazioni fuori piombo.
- Pochi colpi di martello e una bassa coppia di serraggio consentono un'installazione notevolmente più semplice.
- L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione e uno smontaggio dell'oggetto da fissare più rapidi.
Applicazioni: Applicazioni

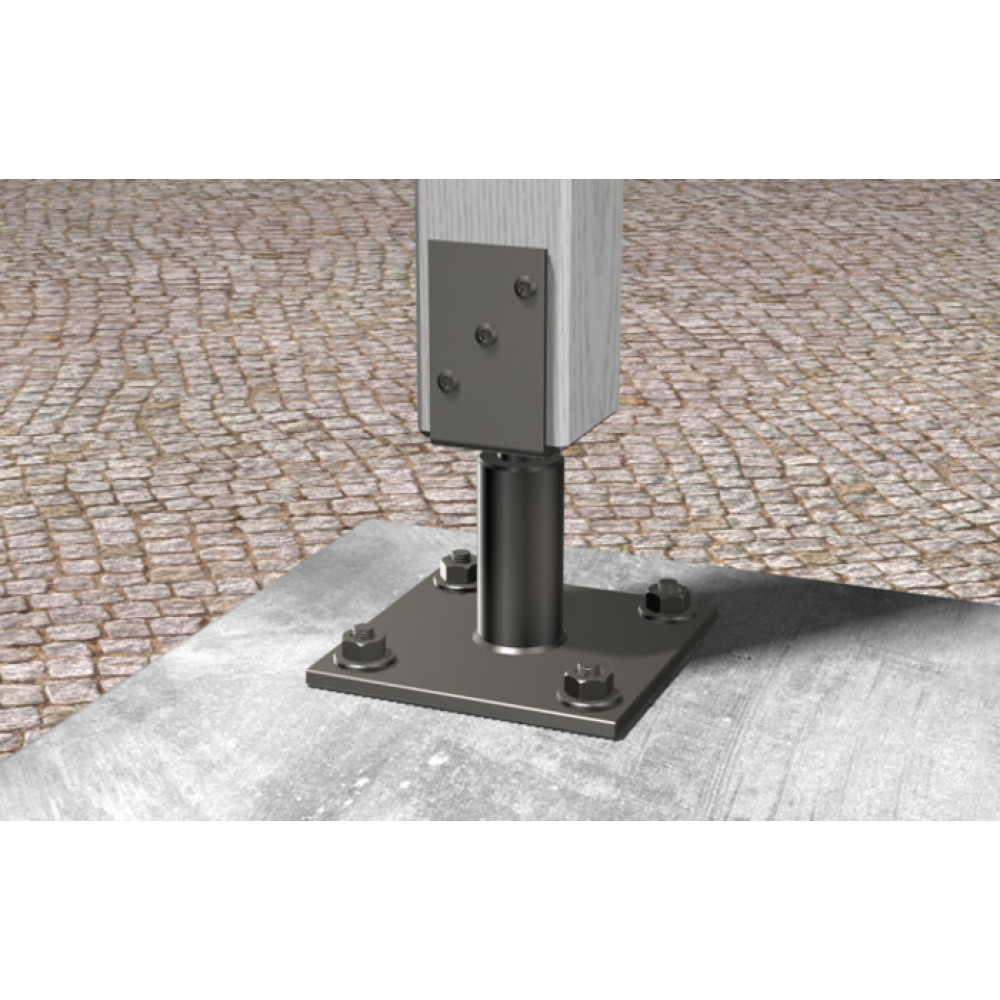

- Strutture in acciaio
- Balaustre
- Consolle

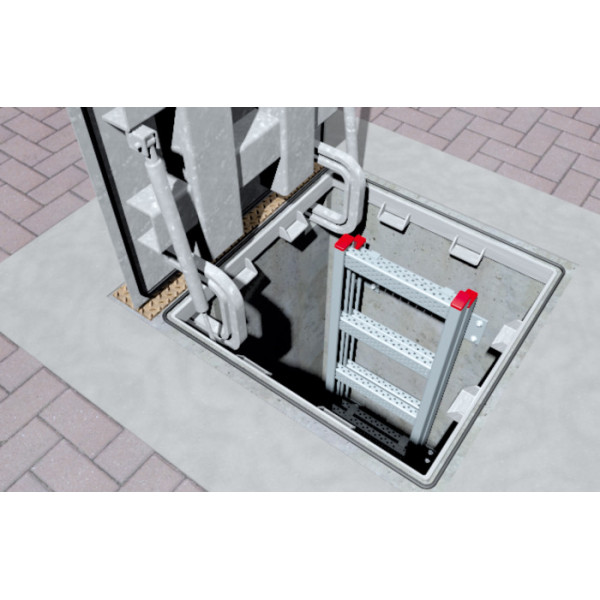

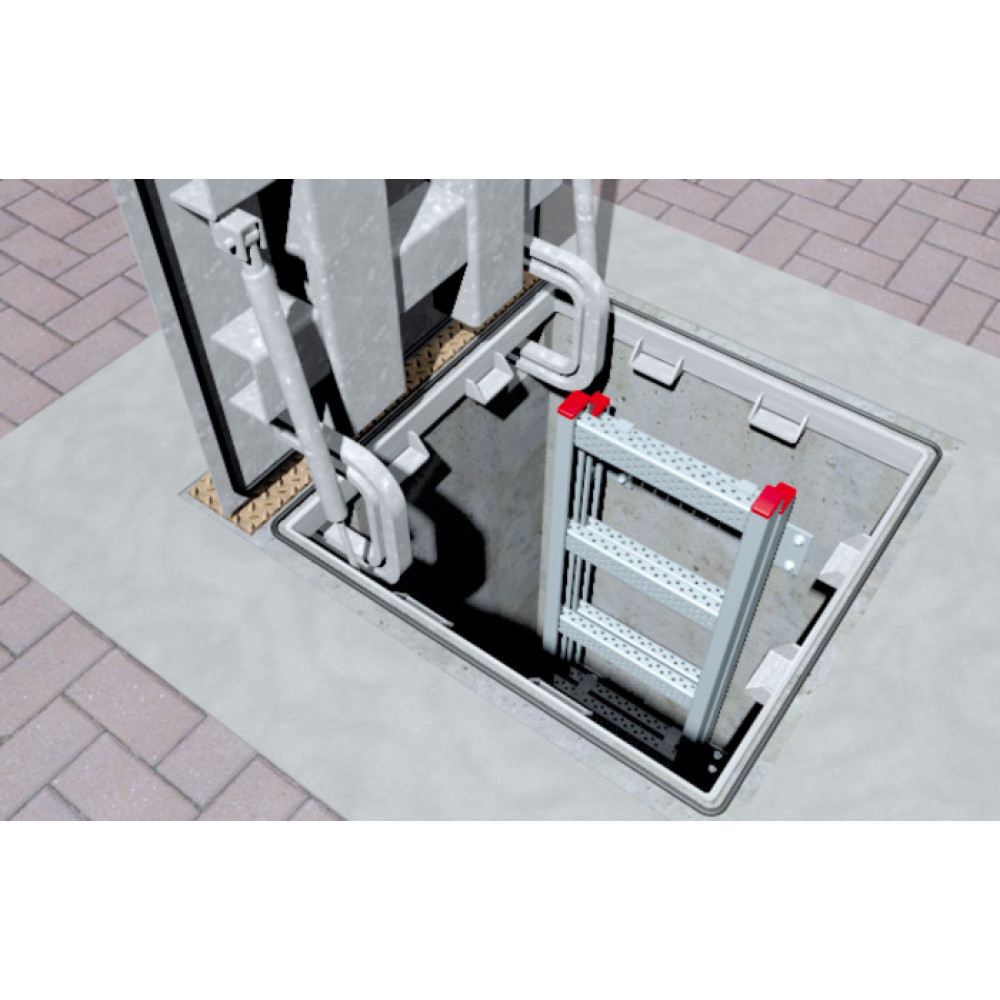

- Scale
- Passerelle portacavi
- Macchinari
- Gradini
- Cancelli
- Facciate
Funzionamento:
- FBN II è idoneo per installazione passante e non passante, è idoneo anche per installazione distanziata sotto certe condizioni.
- Prima dell'installazione, portare il dado nella posizione ottimale (l'estremità del ancorante deve sporgere di circa 3 mm oltre il dado).
- Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
- La marcatura della testa offre un semplice controllo dell'ancoraggio.
- Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.
Specifiche tecniche:- Filettatura - ⌀ x Lunghezza - [mm]: M 8 x 59;
- Lunghezza utile hef,stand/hef,red max - tfix - [mm]: 30/40;
- Profondità foro min per installazione passante - h2 - [mm]: 86;
- Chiave di serraggio - SW - [mm]: 13;
- Diametro foro - d0 - [mm]: 8;
- Lunghezza fissaggio - l - [mm]: 91;
Riferimenti:- EAN: 4048962087390
- Codice fischer: 507556
| Attibuti |
| Certificazione ETA |
relevant |
| Chiave di serraggio - SW - [mm] |
13 |
| Confezione |
50 |
| Diametro foro - d0 - [mm] |
8 |
| Filettatura - ⌀ x Lunghezza - [mm] |
M 8 x 59 |
| Lunghezza fissaggio - l - [mm] |
91 |
| Lunghezza utile hef,stand/hef,red max - tfix - [mm] |
30/40 |
| Profondità foro min per installazione passante - h2 - [mm] |
86 |
| Download |
| Scheda tecnica Tassello acciaio FBN II 8/30 A4 (50 Pz.) |
Scarica |
