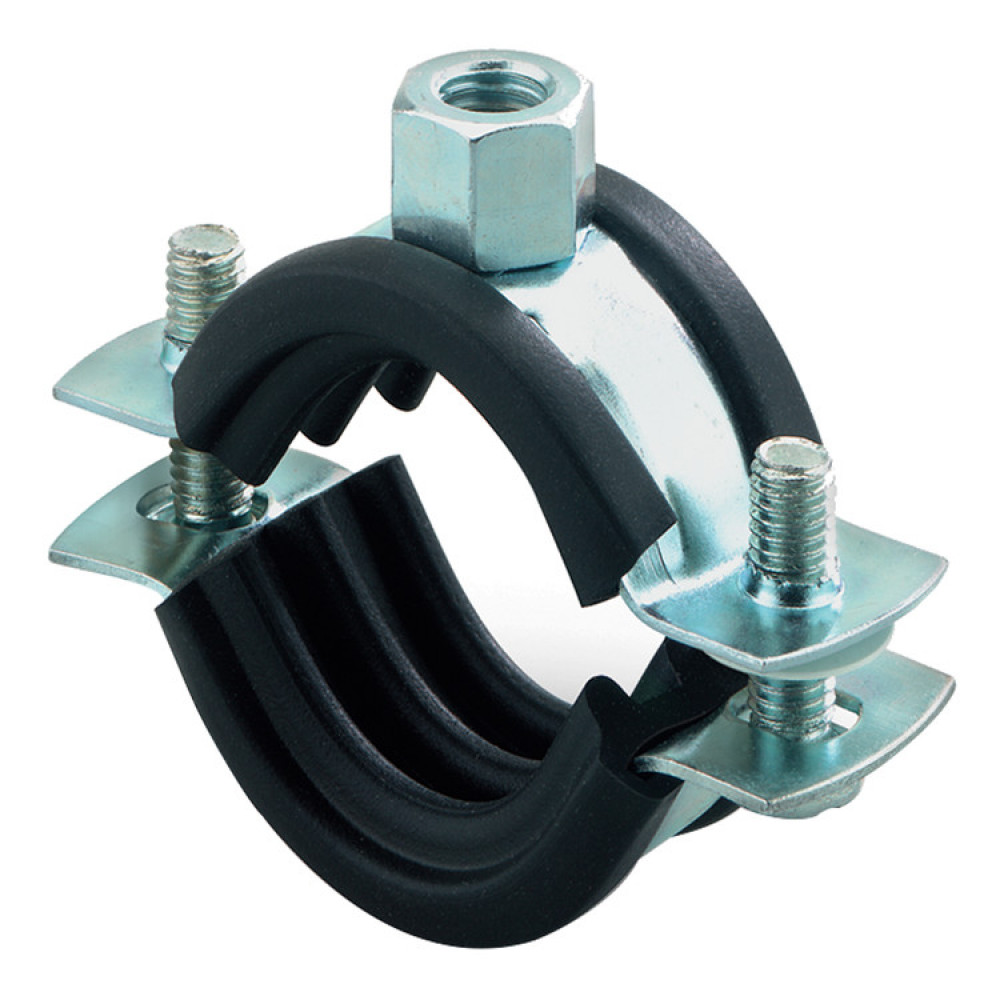

Collare per tubi FRS zl
Collare a doppia vite e attacco M8/M10 con rivestimento zinco lamellare per elevata resistenza alla corrosione.
Vantaggi:
- Il rapporto di resistenza al fuoco garantisce una sicurezza in esercizio testata da un ente indipendente.
- Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
- Il dado con filettatura combinata M8/M10 consente scelte di montaggio ottimizzate.
- La guarnizione per l'isolamento acustico fornisce protezione dal rumore e impedisce la corrosione per contatto.
- La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.
Proprietà
- Materiale: Acciaio DC01 (materiale n° 1.0330) secondo DIN EN 10130
- Zincatura: Zinco lamellare secondo DIN EN ISO 10683 o 13858 min15 μm
- Dado di connessione: resistenza di saldatura, M 8 / M 10, SW 13
- Vite di bloccaggio: vite testa piatta con croce
- Materiale inserto di isolamento acustico: SBR/EPDM; senza cloro; senza silicone
- Isolamento acustico: per DIN 4109
- Range di temperatura: -40 °C ÷ +100 °C
- Durezza: 55 ± 5° Shore A
- Comportamento a fuoco: DIN 4102: Classe B2
Applicazioni:

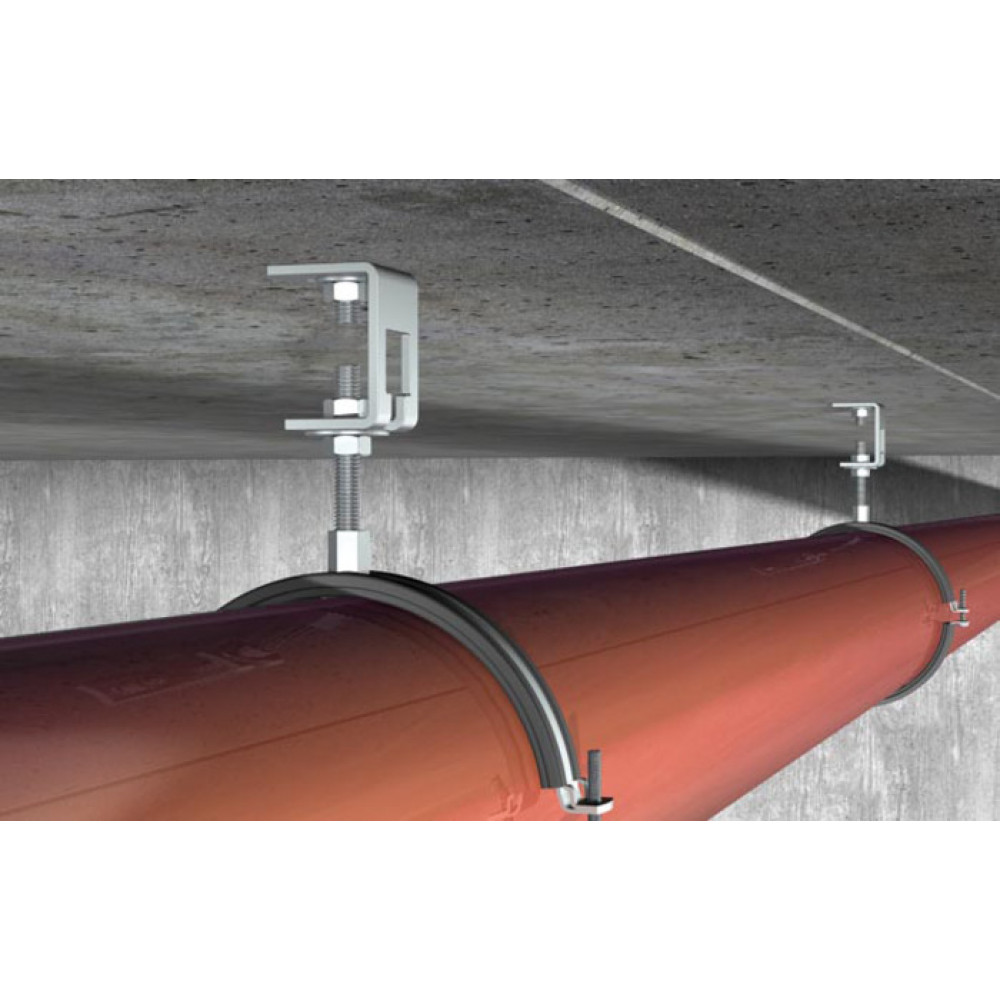

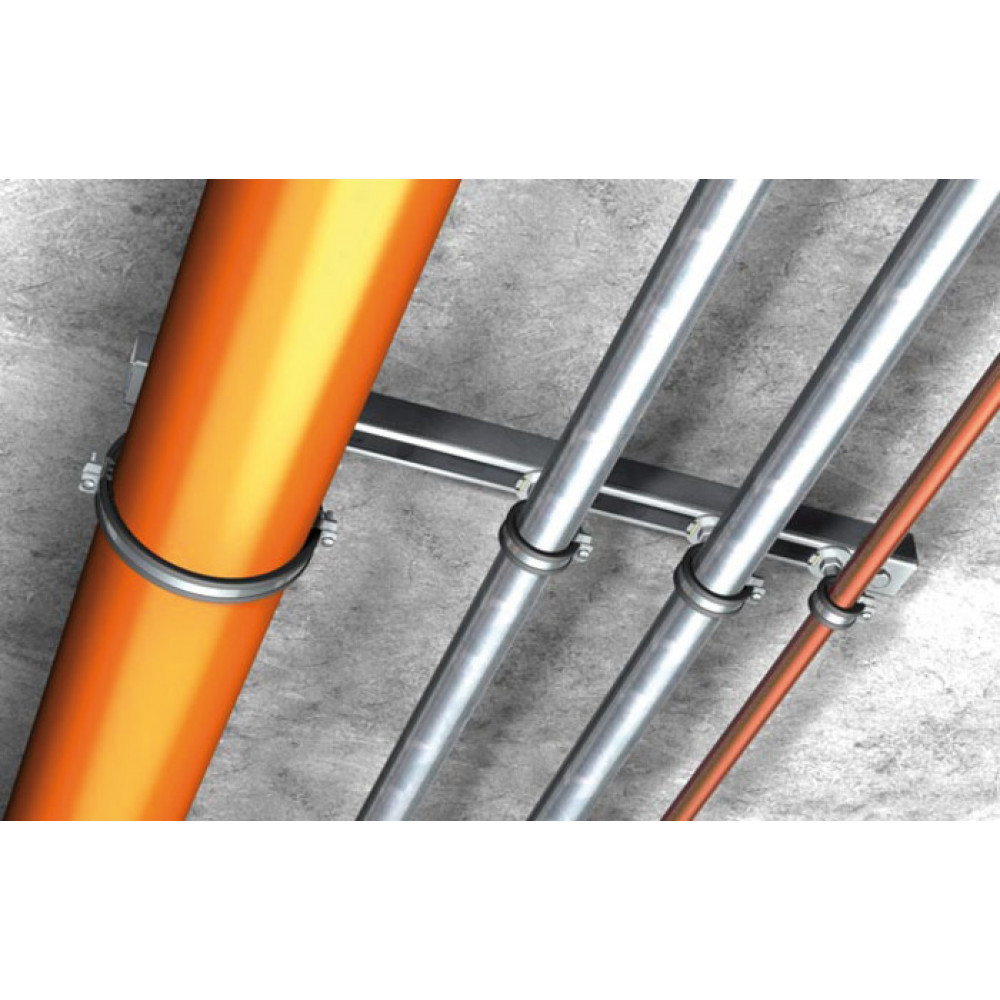

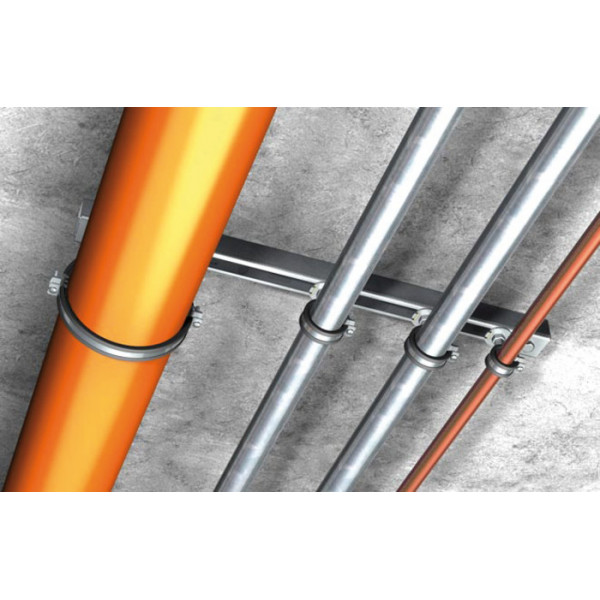

- Fissaggio sicuro di tubazioni con barre filettate o viti a doppia filettatura, anche quando ci sono requisiti di protezione antincendio.
- Particolarmente indicato per installazione in locali chiusi in cui è presente un alto tasso di umidità o all’esterno in ambienti poco corrosivi.
Specifiche tecniche:- Filettatura - A - : M 8 / M 10;
- Altezza H - H - [mm]: 91;
- Altezza Z - Z - [mm]: 53;
- Carico statico racc. max (trazione centrata): 1.00;
- Range di serraggio - D - [mm]: 63 - 67;
- Vite di bloccaggio: M 6;
- Report di prova al fuoco: relevant;
- Larghezza - B - [mm]: 111;
- Larghezza x spessore - b x s - [mm]: 20 x 1,25;
Riferimenti:- EAN: 4048962260113
- Codice fischer: 537989
| Attibuti |
| Altezza H - H - [mm] |
91 |
| Altezza Z - Z - [mm] |
53 |
| Carico statico racc. max (trazione centrata) |
1 |
| Confezione |
50 |
| Filettatura - A - |
M 8 / M 10 |
| Larghezza - B - [mm] |
111 |
| Larghezza x spessore - b x s - [mm] |
20 x 1,25 |
| Range di serraggio - D - [mm] |
63 - 67 |
| Report di prova al fuoco |
relevant |
| Vite di bloccaggio |
M 6 |
