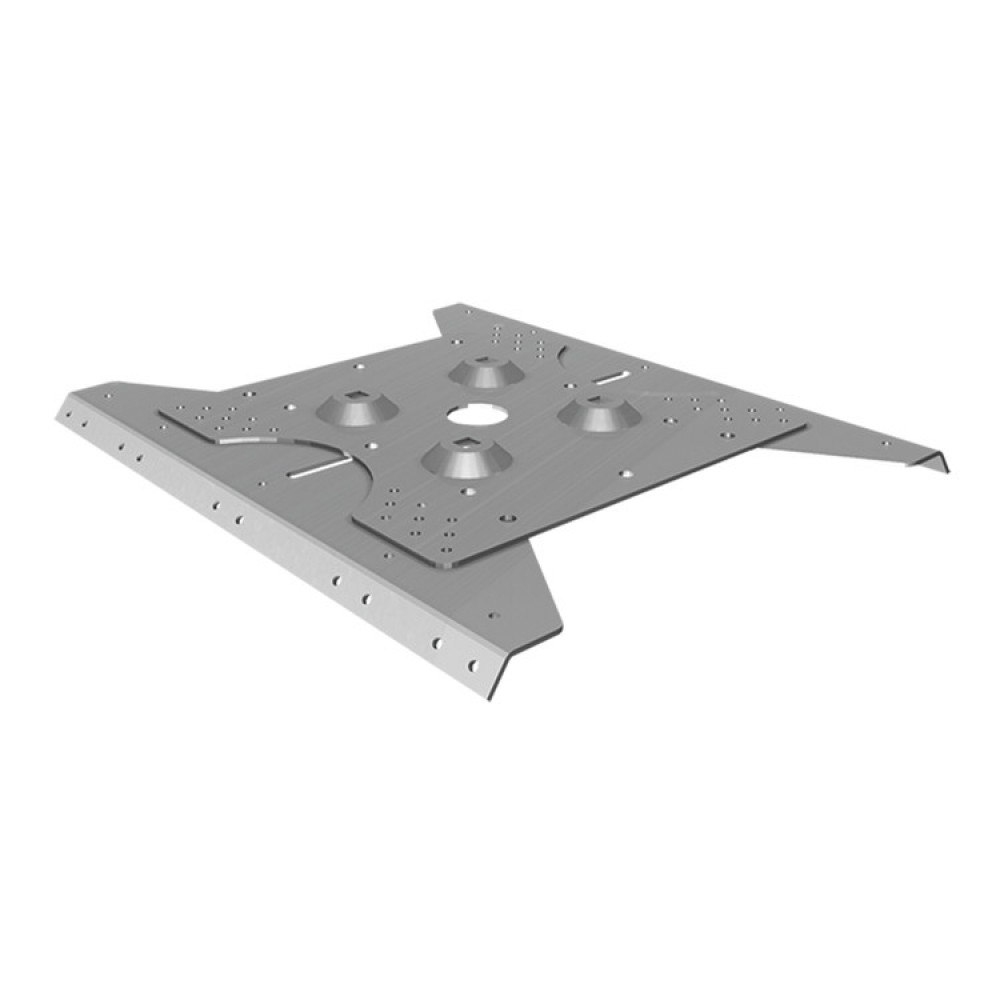

Piastra per lamiera metallica PG 206-315 C
Piastra per il fissaggio di pali in sistemi di ancoraggio flessibile per coperture in lamiera grecata
Materiali di supporto:
- Lamiera metallica grecata
Vantaggi:
- La piastra ha superato il test di corrosione accelerata in nebbia salina secondo EN ISO 9227:2012.
- Il sistema piastra + palo è testato per l'uso contemporaneo di 3 operatori (tipo C) secondo UNI 11578:2015 (dispositivi permanenti) e secondo UNI EN 795:2012 + UNI CEN/TS 16415:2013 (dispositivi removibili).
- La piastra è composta solo da elementi piegati ed è quindi priva di saldature, garantendo così la massima sicurezza in caso di caduta.
- PGC C può essere installata su lamiere o pannelli metallici con interasse nervature pari a 226, 250 e 274 mm.
- I fori asolati delle piastre PG consentono l'installazione su lamiere con interasse nervature variabile negli intervalli 206÷315 mm e 300÷410 mm.
- La piastra è fornita con bulloneria strutturale per la connessione al palo e rivetti strutturali con guarnizione in EPDM per il fissaggio alla copertura metallica.
Applicazioni: Idoneo per:

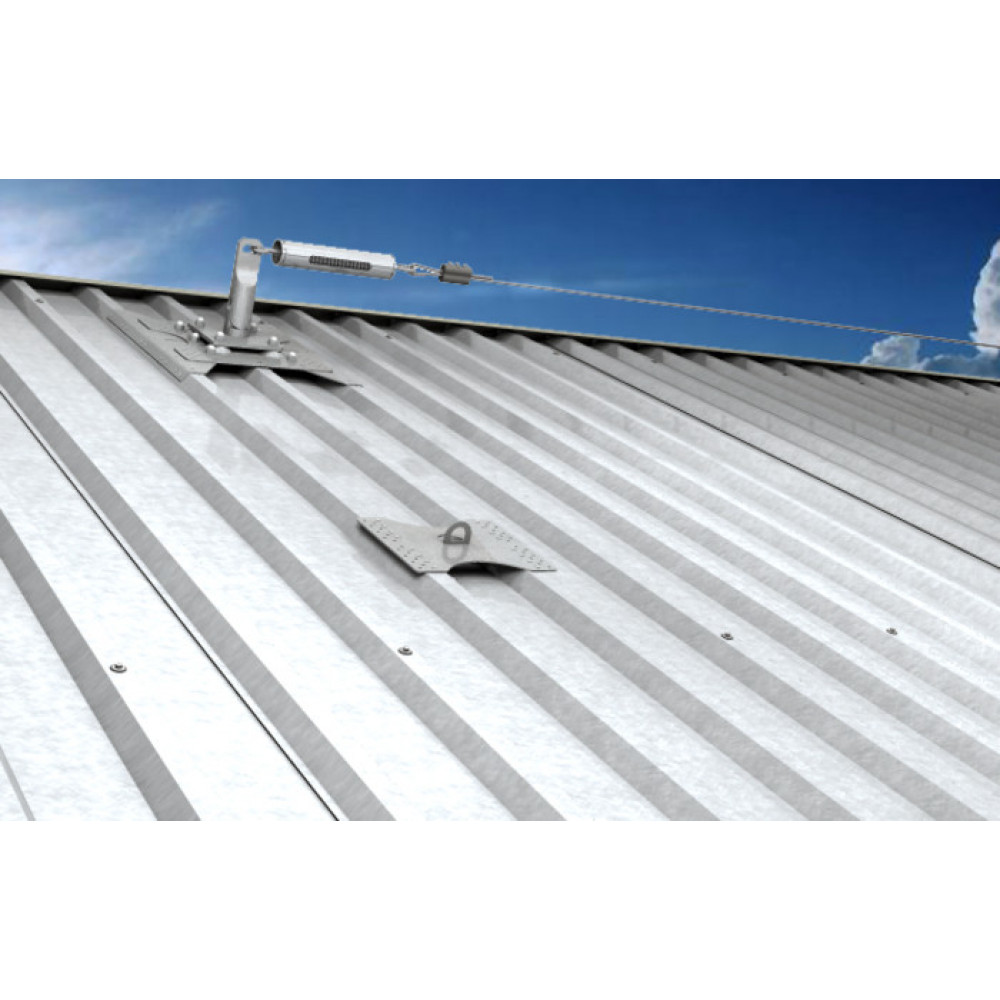

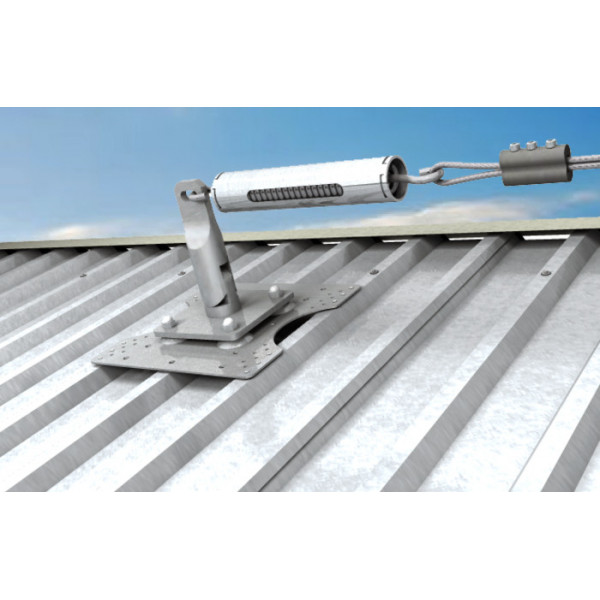

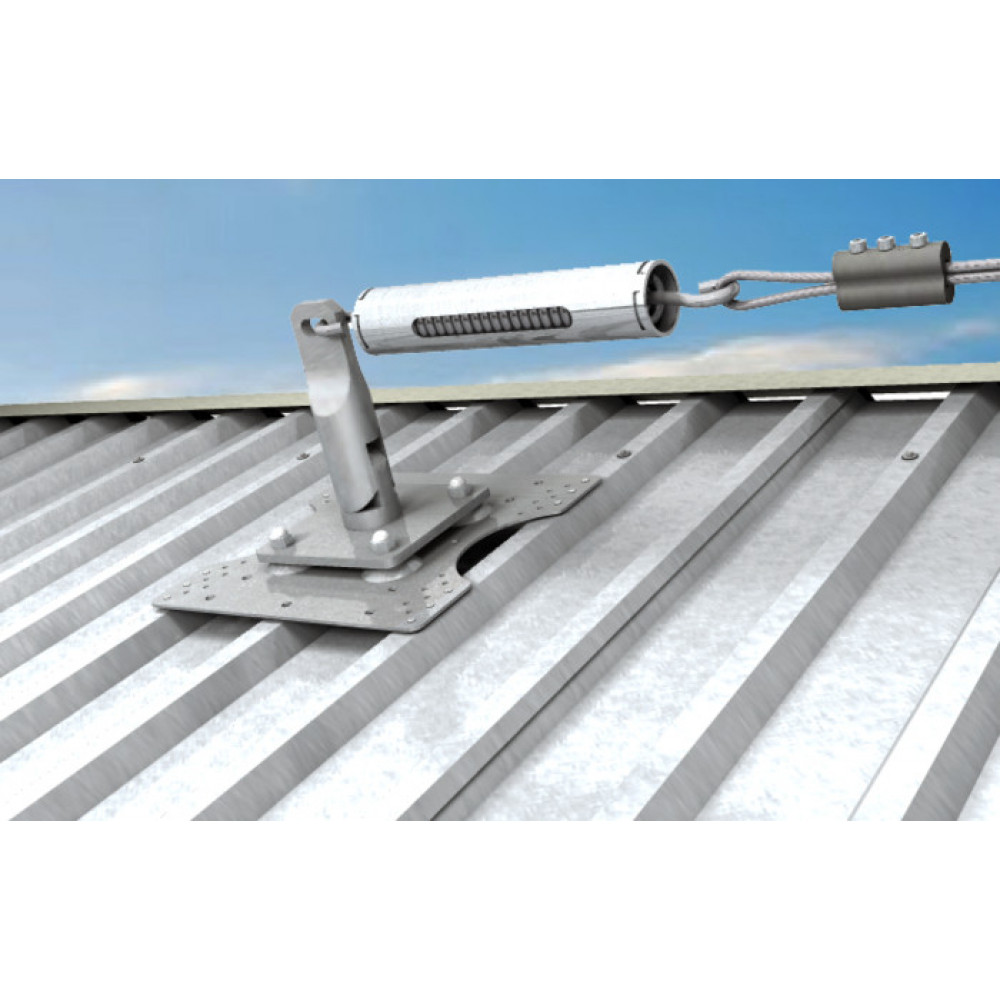

- Sistema di ancoraggio flessibile per lamiera metallica (Tipo C) in acciaio e alluminio
Con:
- Fune
- Dissipatore
- Morsetto serracavo
- Tenditore
- Tensiometro (opzionale)
- Palo di estremità PE MR 20, MR 08
- Palo intermedio PI MR 20, MR 08
Funzionamento:
- Assicurarsi che la copertura possieda l'adeguata capacità portante.
- Installare la piastra sul tratto di lamiera o pannello compreso tra due elementi portanti (travi in metallo o in legno).
- Posizionare pezzi di nastro butilico CG INT sulle superfici di contatto tra il dispositivo e le nervature della lamiera metallica per evitare la corrosione galvanica.
- Fissare la piastra alla lamiera o al pannello utilizzando esclusivamente i rivetti contenuti nella confezione.
- Non installare la piastra sull'elemento di lamiera di bordo della copertura. Se l'elemento di bordo è sezionato longitudinalmente eseguire l'installazione a partire dal terzo elemento.
- Compilare la targhetta identificativa con la data di installazione e il numero di lotto ed apporre la targhetta di accesso alla copertura.
Specifiche tecniche:- Peso: 4;
- Filettatura: 10;
- Adatto per RG M I: PE MR 20, PI MR 20, MR 08;
Riferimenti:- EAN: 8001132054468
- Codice fischer: 535576
Attibuti |
Adatto per |
PE MR 20, PI MR 20, MR 08 |
Confezione |
1 |
Interasse nervature |
206 - 315 |
Peso |
4,1 |
