Fissaggio per ponteggi GS 12 con tassello

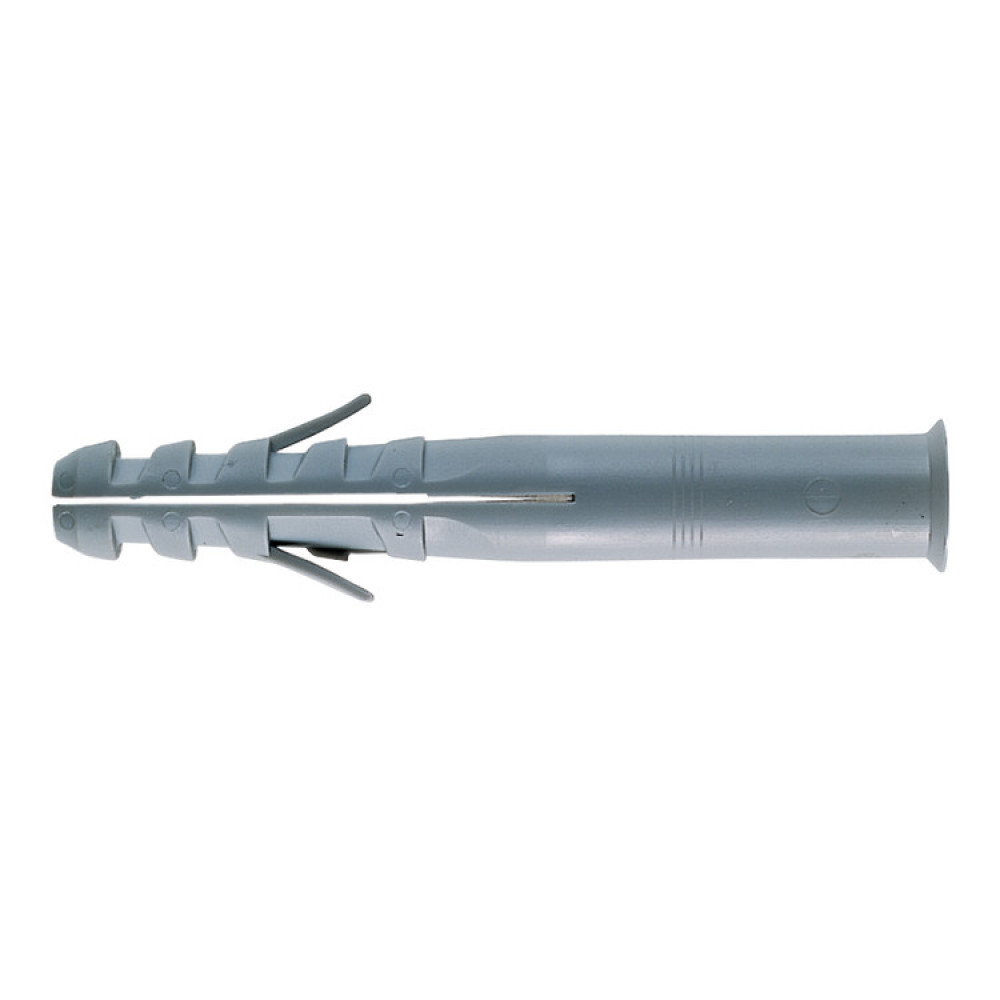

Sistema completo per ponteggi: tassello in nylon prolungato S 14 ROE o S 16 HR con vite ad occhiolo chiuso e filettatura legno
Materiali di supporto: S 14 ROE + GS 12 adatto per:
- Calcestruzzo
- Mattone pieno in laterizio
- Mattone pieno in silicato di calcio
- Blocco pieno in calcestruzzo alleggerito
- Pietra naturale con struttura compatta
S 16 H R + GS 12 adatto anche per:
- Mattone semipieno (perforato verticalmente) in laterizio
- Mattone semipieno (perforato verticalmente) in silicato di calcio
- Calcestruzzo aerato autoclavato (calcestruzzo cellulare)
Solo GS 12 adatto per:
Vantaggi:
- L'ideale interazione tra occhiolo per ponteggi e fissaggio permette un'elevata capacità portante e offre una maggiore sicurezza.
- L'alta qualità della saldatura impedisce l'apertura dell'occhiolo.
- Il grande diametro dei tappi copriforo (disponibili separatamente) ricoprono totalmente e discretamente i fori, anche se i bordi sono leggermente sbrecciati.
Applicazioni:

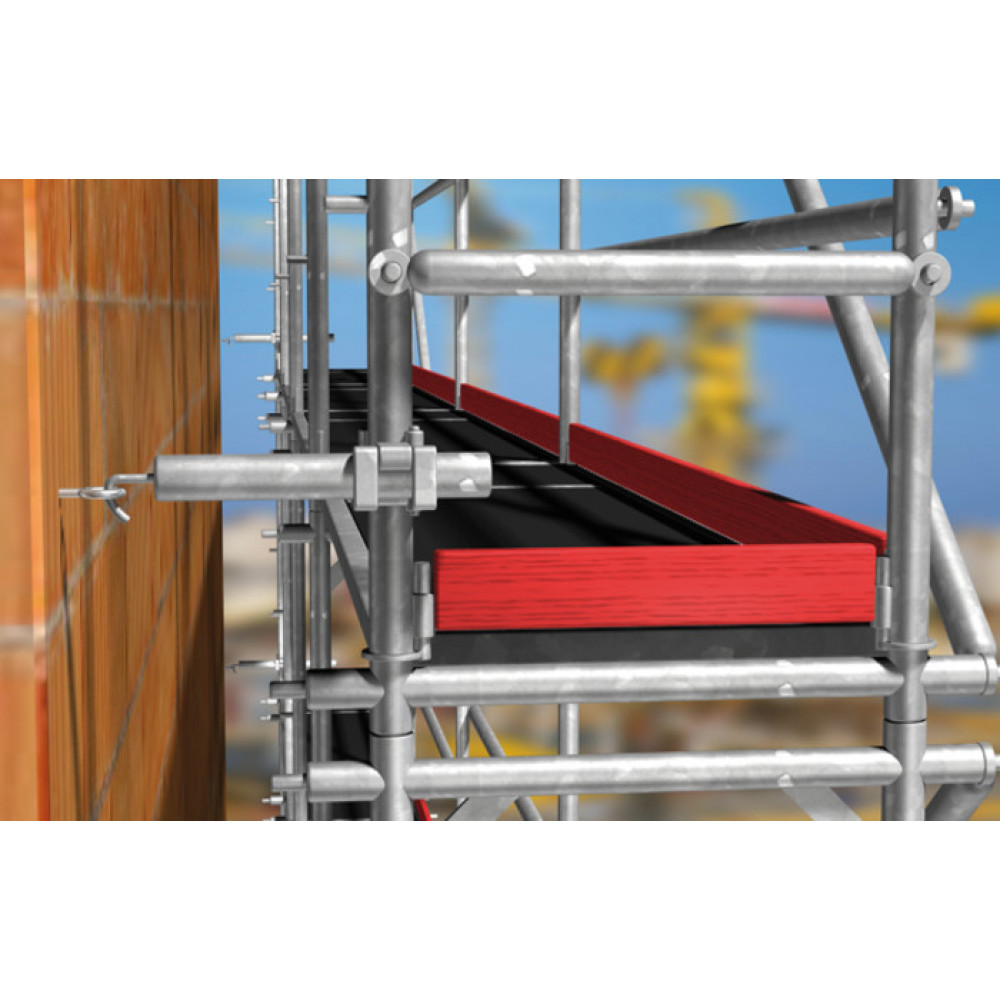

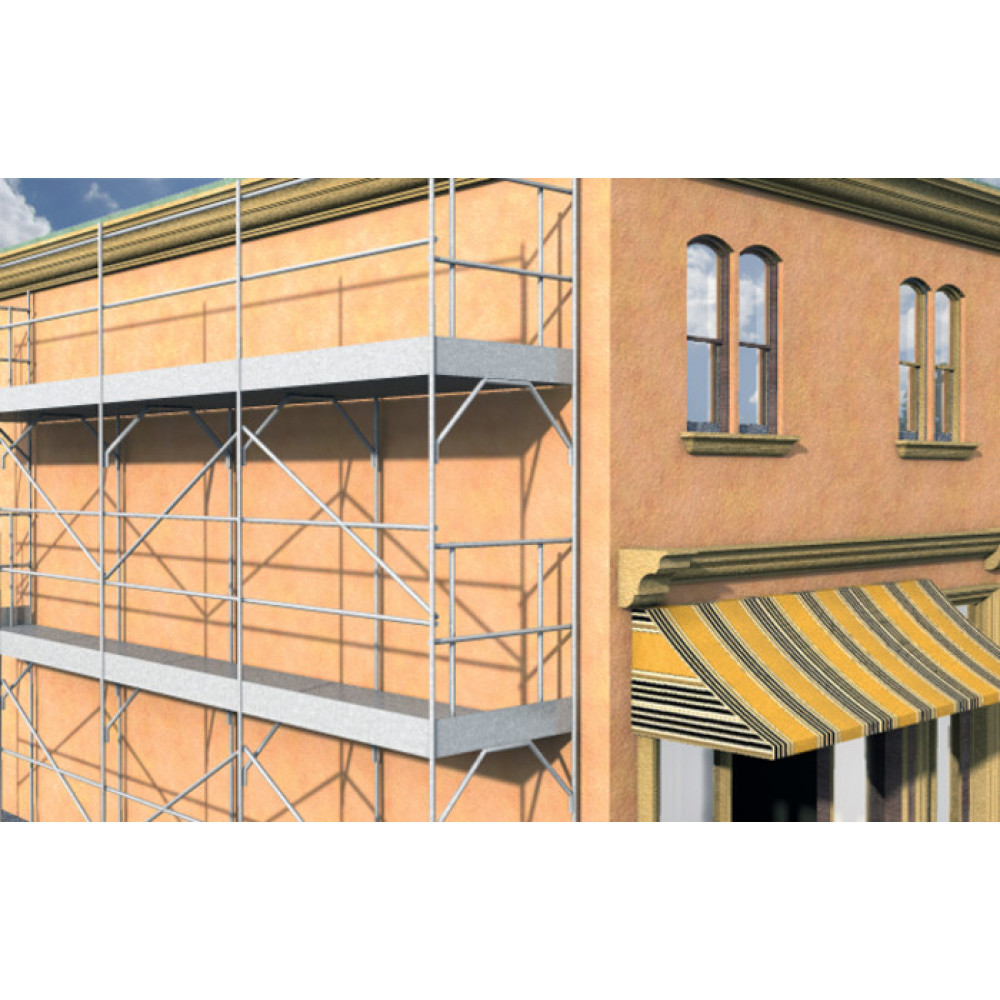

- Ponteggi di facciata
- Funi
- Catene
- Supporti per piante rampicanti
- Lampadari
- Funi stendibiancheria
- Vasi per fiori appesi
Funzionamento:
- Per ottenere la massima capacità portante i fissaggi in nylon devono essere utilizzati una volta sola.
- Le tacche sul gambo dell'occhiolo offrono un semplice controllo visivo durante il montaggio consentendo un'installazione semplice e senza problemi.
- Eseguire un pre-foro nel legno senza utilizzare il fissaggio in nylon. Il diametro della punta deve essere uguale al diametro del nocciolo della vite di 9 mm.
- Utilizzare l'idoneo tappo copriforo AD 12 x 40 per chiudere i fori del S 14 ROE che rimangono a vista.
- Non idoneo per altalene, amache, ecc.
Specifiche tecniche:- Spessore max strato non portante - t fix - [mm]: 110;
- Profondità foro min per installazione passante - h2 - [mm]: 195;
- Profondità di avvitamento min - l + 5 - [mm]: 190;
- Profondità di ancoraggio effettiva min - hef - [mm]: 70;
- Diametro foro - d0 - [mm]: 14;
- Lunghezza fissaggio - l - [mm]: 185;
Riferimenti:- EAN: 4006209521649
- Codice fischer: 52164
| Attibuti |
| Confezione |
25 |
| Diametro foro - d0 - [mm] |
14 |
| Lunghezza fissaggio - l - [mm] |
185 |
| Profondità di ancoraggio effettiva min - hef - [mm] |
70 |
| Profondità di avvitamento min - l + 5 - [mm] |
190 |
| Profondità foro min per installazione passante - h2 - [mm] |
195 |
| Spessore max strato non portante - t fix - [mm] |
110 |
| Download |
| Scheda tecnica Tassello da ponteggi S14 ROE 185 per occhiolo GS (25 Pz.) |
Scarica |
