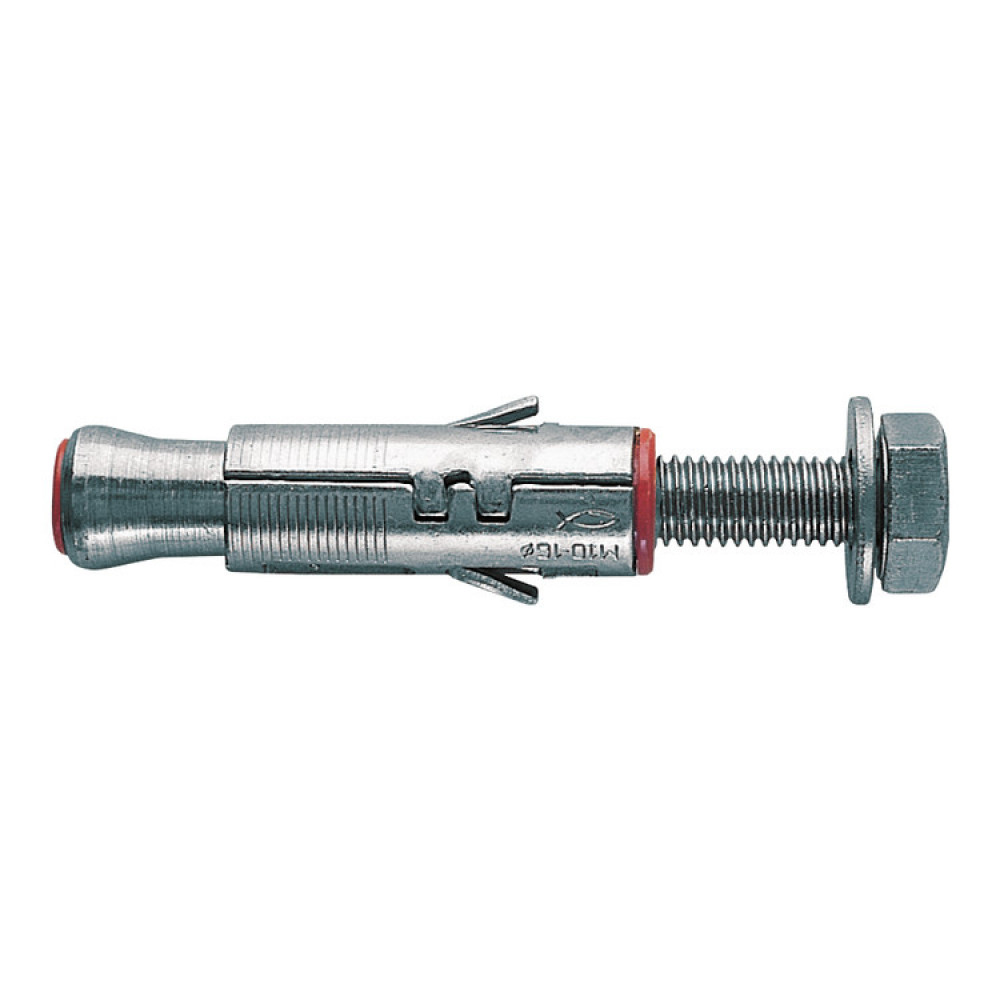

Ancorante con corpo espandente SLM con vite T.E.
L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con vite a testa esagonale.
Materiali di supporto: Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Pietra naturale con struttura compatta
Vantaggi:
- Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità .
- La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
- Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
Applicazioni:

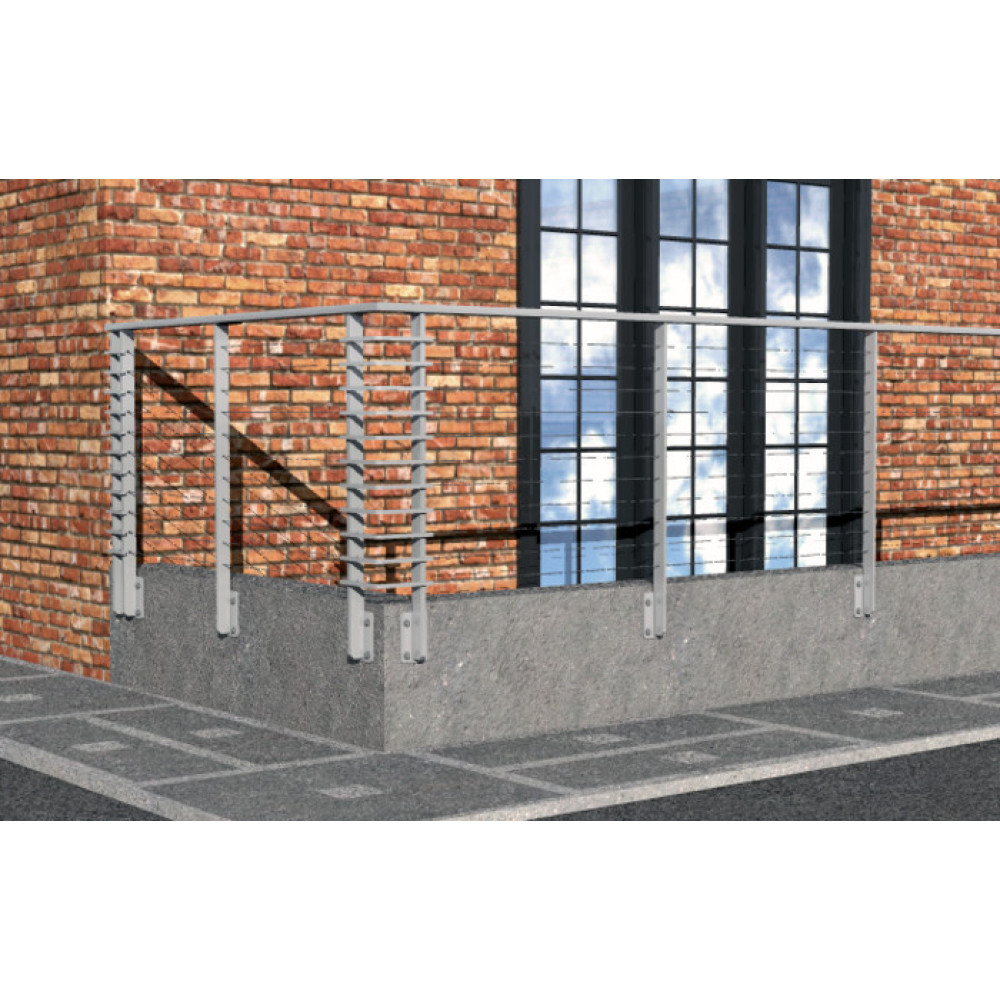

- Balaustre
- Corrimano
- Consolle
- Cancelli
- Inferriate
- Installazioni distanziate
Funzionamento:
- SLM è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
- Per una corretta installazione l'ancorante non passante SLM deve poggiare sull'elemento da fissare.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:- Spessore fissabile max - t fix - [mm]: 10;
- Profondità min foro - td - [mm]: 60;
- Chiave di serraggio - SW - [mm]: 10;
- Diametro foro - d0 - [mm]: 12;
- ⌀ x Lunghezza: M 6 x 50;
- Lunghezza fissaggio - l - [mm]: 45;
Riferimenti:- EAN: 8001132006214
- Codice fischer: 500621
| Attibuti |
| Chiave di serraggio - SW - [mm] |
10 |
| Confezione |
50 |
| Diametro foro - d0 - [mm] |
12 |
| Lunghezza fissaggio - l - [mm] |
45 |
| Profondità min foro - td - [mm] |
60 |
| Spessore fissabile max - t fix - [mm] |
10 |
| ⌀ x Lunghezza |
M 6 x 50 |
| Download |
| Scheda tecnica Tasselli in acciaio SLM 6 V con vite TE (50 Pz.) |
Scarica |
