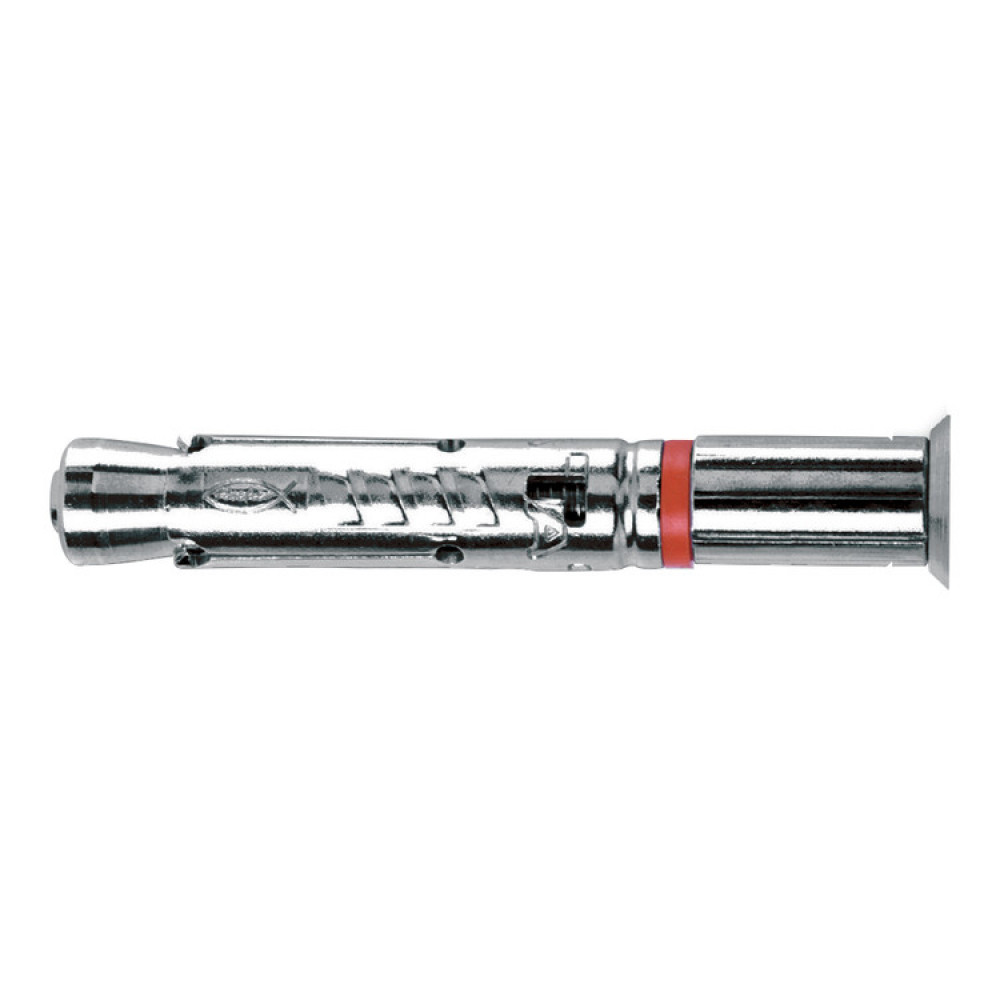

Ancorante con corpo espandente TA M-SK
L'ancorante passante, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con testa svasata piana.
Materiali di supporto: Approvato per:
Calcestruzzo da C20/25 a C50/60, non fessurato
Adatto anche per:
- Calcestruzzo C12/15
- Pietra naturale con struttura compatta
Vantaggi:
- La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
- Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M-T estremamente flessibile.
- La vite rimovibile permette lo smontaggio a filo superficie.

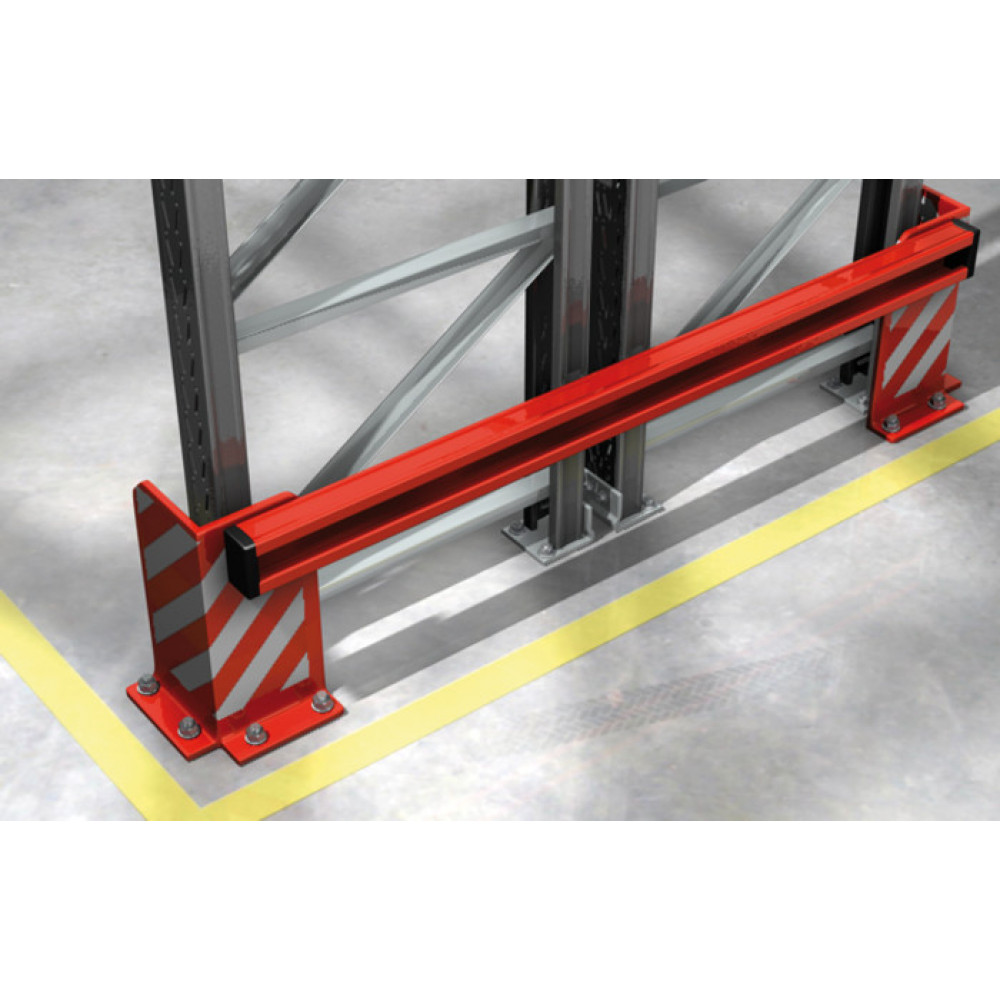

Applicazioni:
- Costruzioni metalliche
- Corrimano
- Consolle
- Gradini
- Passerelle portacavi
- Macchinari
- Scale
- Cancelli
- Facciate
Funzionamento:
- Il TA M-T è idoneo per installazione passante.
- Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
Specifiche tecniche:- Spessore fissabile max - t fix - [mm]: 30;
- Profondità foro min per installazione passante - h2 - [mm]: 100;
- Chiave di serraggio (esagono incassato) - SW - [mm]: 5;
- Diametro foro - d0 - [mm]: 12;
- ⌀ x Lunghezza: M 8 x 90;
- Lunghezza fissaggio - l - [mm]: 84;
Riferimenti:- EAN: 8001132902721
- Codice fischer: 590272
| Attibuti |
| Chiave di serraggio (esagono incassato) - SW - [mm] |
5 |
| Confezione |
50 |
| Diametro foro - d0 - [mm] |
12 |
| Lunghezza fissaggio - l - [mm] |
84 |
| Profondità foro min per installazione passante - h2 - [mm] |
100 |
| Spessore fissabile max - t fix - [mm] |
30 |
| ⌀ x Lunghezza |
M 8 x 90 |
| Download |
| Scheda tecnica Tasselli in acciaio TA M 8/30 SK V con vite TSP (50 Pz.) |
Scarica |
