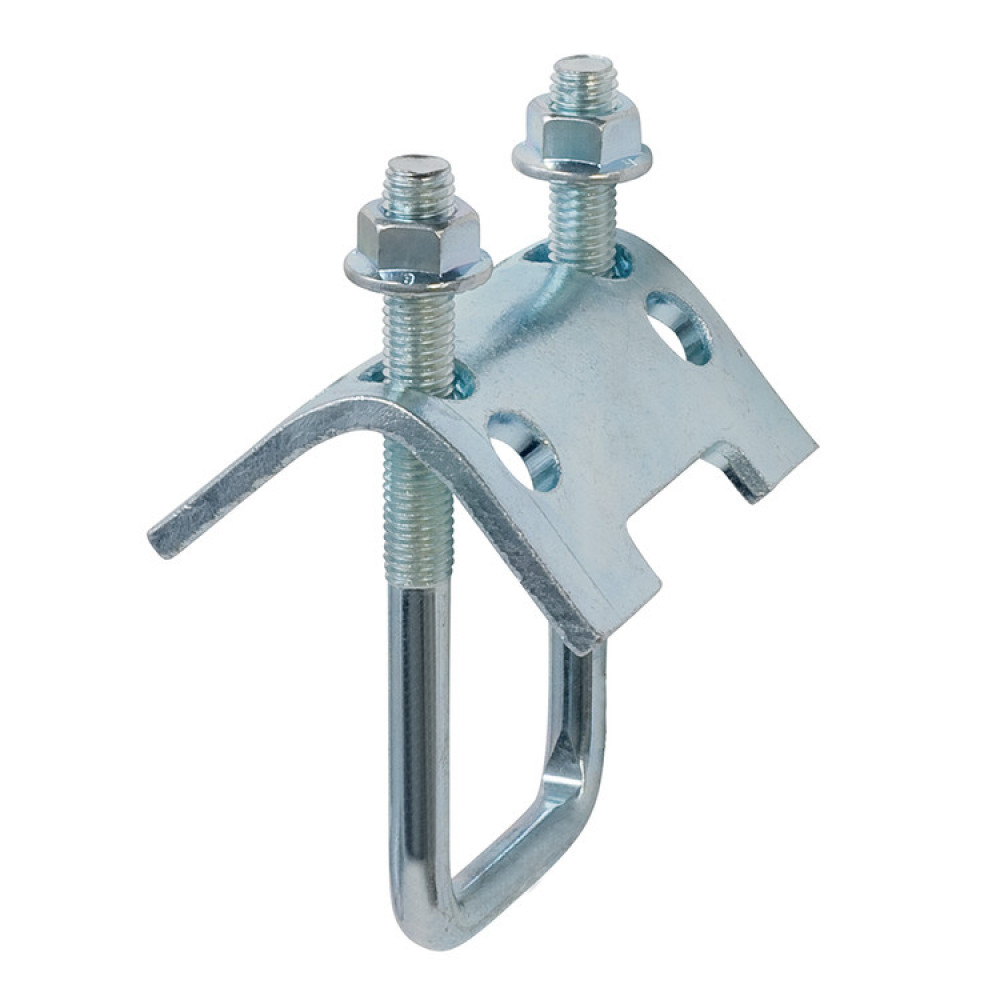

Morsetto per travi TKR
Morsetto a cavallotto per travi in acciaio
Vantaggi:
- La geometria del morsetto a cavallotto consente il fissaggio senza fori o saldature.
- Le diverse lunghezze del morsetto a cavallotto permettono il fissaggio in molte travi standard.
- La forma del morsetto a cavallotto consente il semplice aggiustamento della connessione del profilato.
Proprietà
- Materiale piastra / Collare U-bolt: Acciaio S235 JR (materiale n° 10037) secondo DIN EN 10025
- Materiale dado esagonale: Classe di resistenza acciaio 8
- Zincatura: Zincatura a freddo, min 5 µm
Applicazioni:

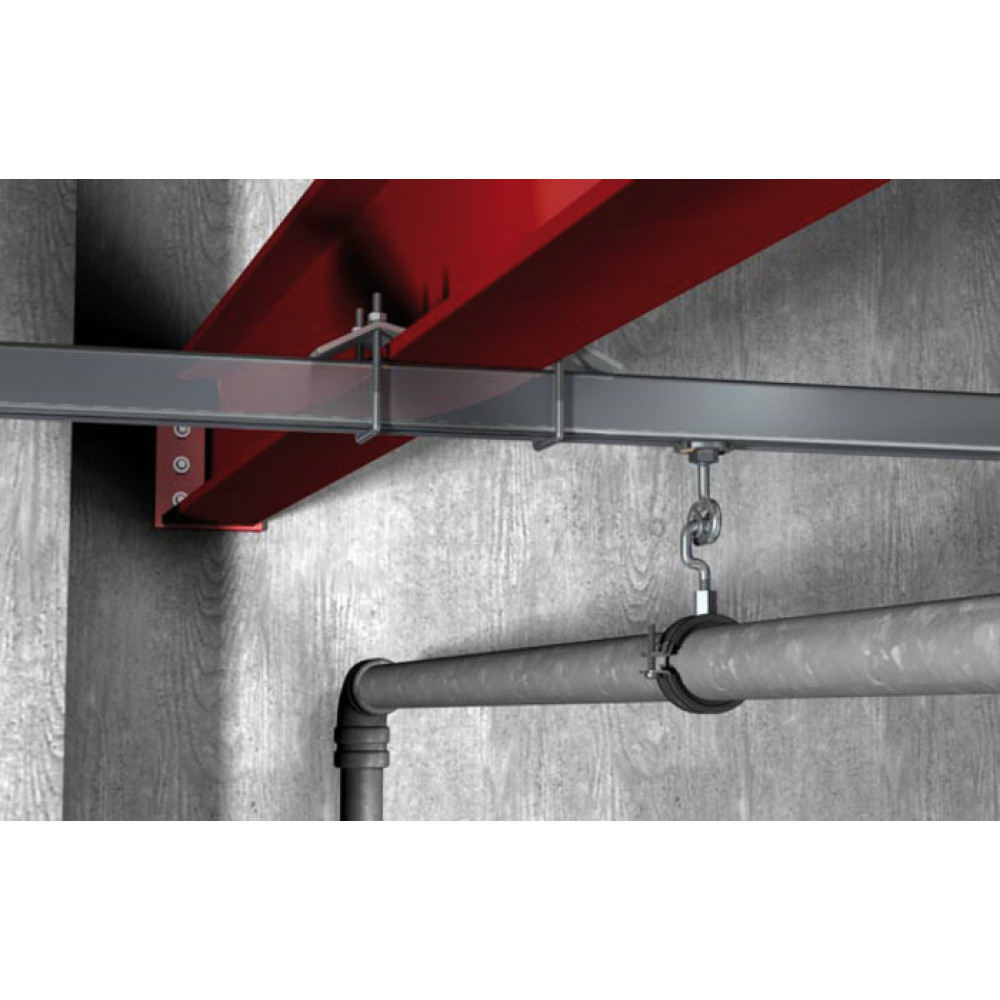

- Il fissaggio su travature in acciaio richiede due morsetti per connessione.
Specifiche tecniche:- Per profilo: 41/62-41/41D;
- Filettatura - A - : M 10;
- Altezza H - H - [mm]: 137;
- Lunghezza - l - [mm]: 80;
- Carico statico racc. max (trazione centrata): 10.00;
- Coppia di serraggio - Tinst - [Nm]: 20;
- Larghezza - B - [mm]: 79;
Riferimenti:- EAN: 4048962062632
- Codice fischer: 504366
| Attibuti |
| Altezza H - H - [mm] |
137 |
| Carico statico racc. max (trazione centrata) |
10 |
| Confezione |
20 |
| Coppia di serraggio - Tinst - [Nm] |
20 |
| Filettatura - A - |
M 10 |
| Larghezza - B - [mm] |
79 |
| Lunghezza - l - [mm] |
80 |
| Per profilo |
41/62-41/41D |
| Download |
| Scheda tecnica Morsetto a cavallotto TKR 82 (20 Pz.) |
Scarica |
